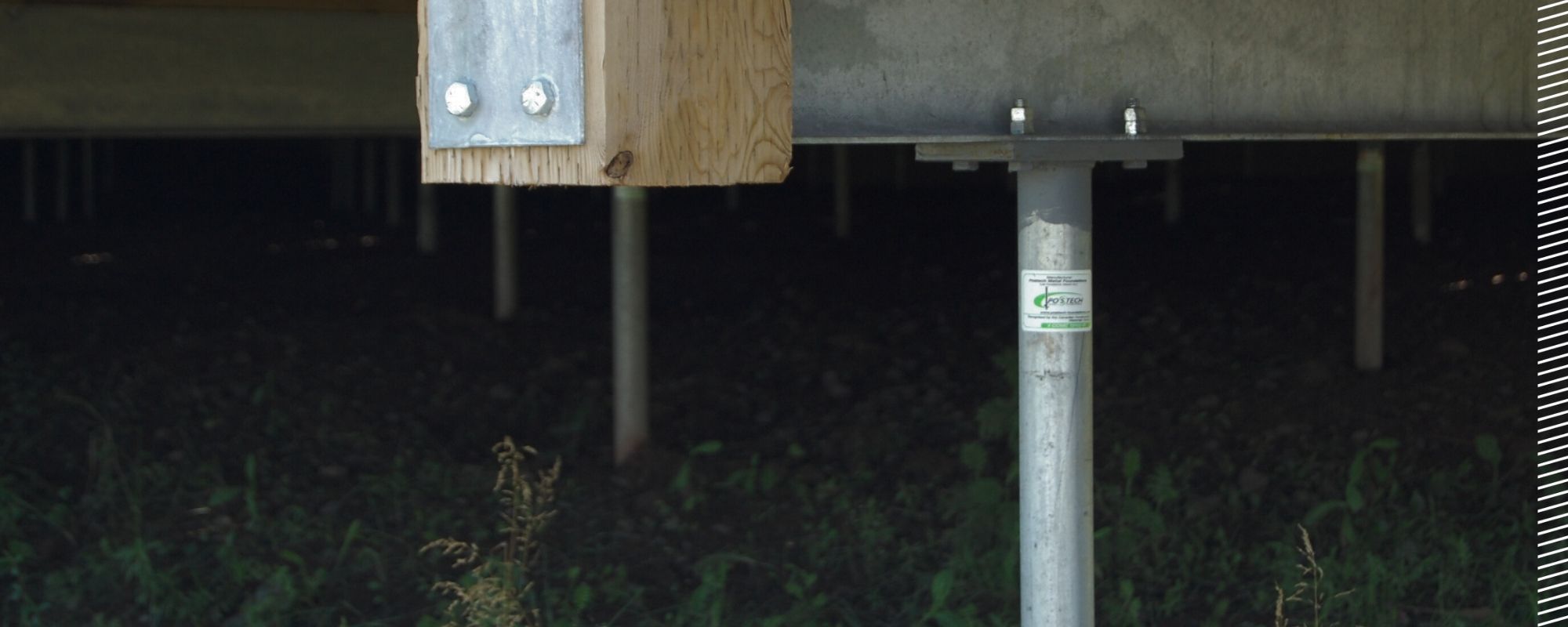

Têtes fixes
Connectés solidement aux pieux à l’aide de leur bague tubulaire, les têtes fixes Vistech permettent de transmettre efficacement les efforts appliqués aux pieux, qu’il s’agisse de forces latérales, de compression ou de tension. Vistech offre une large gamme de têtes fixes qui permettent la connexion aux structures de bois, de béton ou même d’acier.
Lorsque nécessaire, des têtes sur mesures peuvent être produites par l’équipe de fabrication de Vistech selon les spécifications de votre projet.
Create storage for your garden tools – or a cozy summer house where you can get away from it all. Build your shed or garden house on a Postech Screw Piles foundation. It’s quick, easy & guaranteed to last a lifetime!
Connectés solidement aux pieux à l’aide de leur bague tubulaire, les têtes fixes Vistech permettent de transmettre efficacement les efforts appliqués aux pieux, qu’il s’agisse de forces latérales, de compression ou de tension. Vistech offre une large gamme de têtes fixes qui permettent la connexion aux structures de bois, de béton ou même d’acier.
Lorsque nécessaire, des têtes sur mesures peuvent être produites l’équipe de fabrication de Vistech selon les spécifications de votre projet.

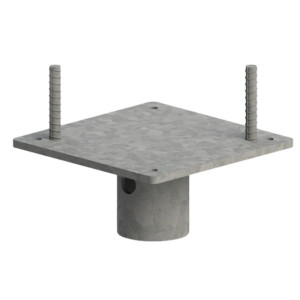

Têtes de support à béton
Les têtes fixes à béton sont conçues pour s’encastrer parfaitement dans des structures en béton supportées par des pieux. Grâce à l’ancrage offert par la plaque carrée de la tête, les charges appliquées sont transmises efficacement au pieu.
| Produit | Dimension | Diamètre exterieur | Diamètre interieur | Fiche technique | Revit |
|---|---|---|---|---|---|
| TFC8-238E/312I | 8" x 8" | 2 3/8" | 3 1/2" |  |
 |
| Produit | Diamètre exterieur | Fiche technique |
|---|---|---|
| TFC8-238E/312I | 2 3/8" | |
*Si vous désirez des têtes fixes sur-mesure, contactez notre service d’ingénierie
*Les documents Revit sont disponible sur la version bureau

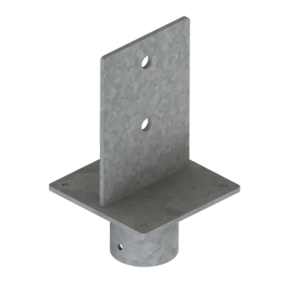

Têtes de support à lame
Les lames de ces têtes sont spécialement conçues pour s’insérer dans une fente préalablement taillée dans la base d’une colonne en bois. Après avoir assemblé le bois et la lame ensemble par boulonnage, cette configuration assure une transmission efficace vers le pieu des sollicitations structurelles, telles que la flexion le cisaillement et l’arrachement résultant des charges appliquées.
| Produit | Dimension | Diamètre extérieur | Fiche technique | Revit |
|---|---|---|---|---|
| TFS-KB10-312E | 8" x 10" | 3 1/2" |  |
|
| Produit | Diamètre exterieur | Fiche technique |
|---|---|---|
| TFS-KB10-312E | 3 1/2" | |
Têtes de support fixe en U
Nos têtes en U sont disponibles avec des ouvertures de 3.5” à 8” afin de permettre la connexion avec la plupart des dimensions de charpentes en bois couramment utilisées dans l’industrie de la construction. Ces têtes n’exigent pas de fente préalable dans la colonne ou le madrier avec lequel elle sont connectées. Ces têtes sont conçues pour être assemblées aux structures de bois à l’aide de boulons qui traversent bord-en-bord les poutres de bois pour assurer une utilisation optimale de leurs capacités structurales.
| Produit | Diamètre exterieur | Diamètre interieur | Fiche technique | Revit |
|---|---|---|---|---|
| TFU4-238E | 2 3/8" | 3 1/2" | |
|
| TFU4-312E | 3 1/2" | 3 1/2" | |
|
| TFU6-238E | 2 3/8" | 5 1/2" | |
|
| TFU6-312E | 3 1/2" | 5 1/2" | |
|
| TFU6+-312E | 3 1/2" | 6 1/8" | |
|
| TFU8-312E | 3 1/2" | 7 1/2" | |
|
| TFU8+-312E | 3 1/2" | 8" | |
|
| Produit | Diamètre exterieur | Fiche technique |
|---|---|---|
| TFU4-238E | 2 3/8" | |
| TFU4-312E | 3 1/2" | |
| TFU6-238E | 2 3/8" | |
| TFU6-312E | 3 1/2" | |
| TFU6+-312E | 3 1/2" | |
| TFU8-312E | 3 1/2" | |
| TFU8+-312E | 3 1/2" | |
| TFU8+-312E | 3 1/2" | |
À quels types de structures peut-on raccorder les têtes fixes Vistech ?

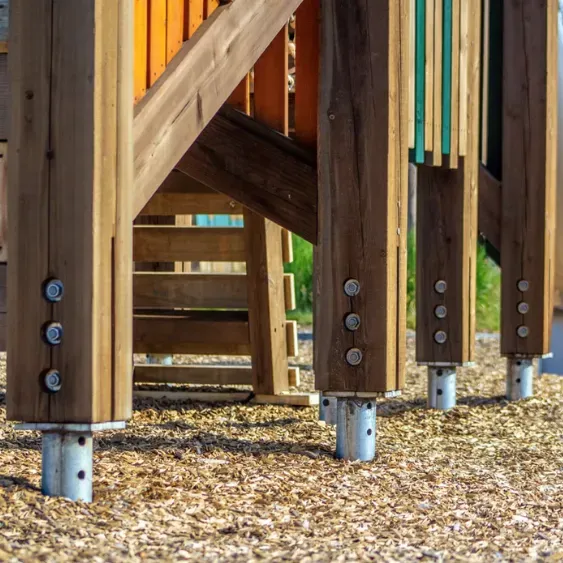

Structure de bois
Qu'il s'agisse d'une terrasse, d'un cabanon ou d’un remise ou de toute autre construction en bois, nos têtes fixes offrent une connexion rigide, ce qui en fait un choix bien adapté pour vos projets. Les têtes fixes Vistech peuvent se connecter aux structures de bois à l’aide de boulons, de tire-fonds ou autres attaches structurales appropriées.

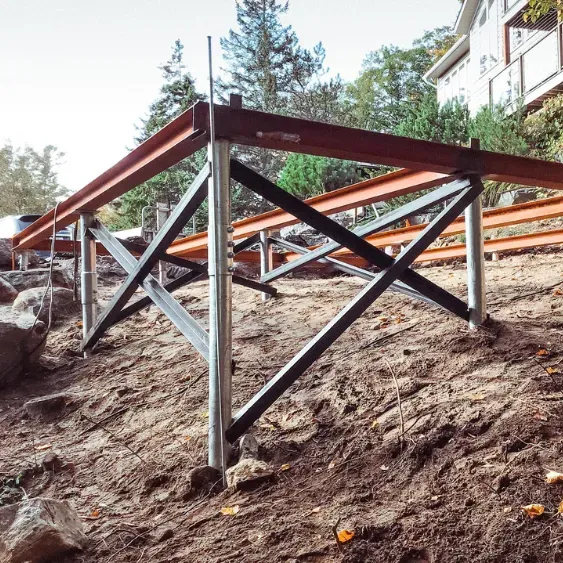

Structure d'acier
Les pieux Vistech peuvent également être connectés à des structures d’acier à l’aide de têtes fixes. La structure peut être boulonnée ou directement soudée à la plaque de la tête dépendamment des besoins du projet.

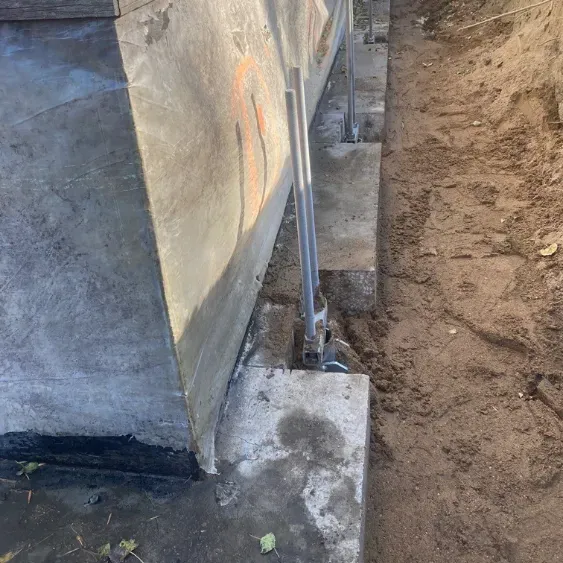

Structure de béton
Les pieux Vistech sont aussi conçus pour être connectés à des structures de béton. Les têtes à béton standard peuvent s’y ancrer avec un recouvrement de béton suffisant et les tiges d’armatures soudées à la tête permettent de faciliter la liaison avec l’armature du béton en chantier. Dépendamment des besoins du projet, des têtes d’ancrages sur mesure peuvent aussi être conçues par l’équipe technique de Vistech pour reprendre des charges particulières
