Têtes ajustables

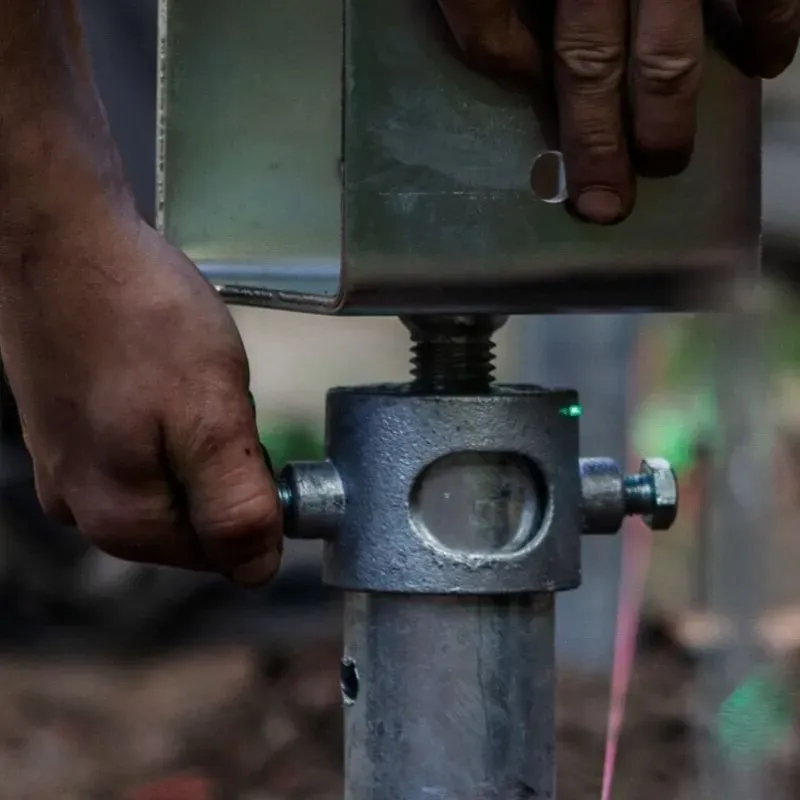

Nos têtes ajustables sont parfaites pour les utilisations résidentielles ou autres structures légères. Leur tige filetée permet de les fixer au niveau final désiré en chantier rapidement et facilement. Ces têtes peuvent être connectées aux pieux à l’aide d’adapteurs. Pour résister à des efforts en arrachement, ces têtes doivent être connectées aux pieux avec un adaptateur de type anti-arrachement.



Lorsque des efforts latéraux ou de flexions sont appliqués, l’usage des têtes fixes est recommandé.

Têtes ajustables

Nos têtes ajustables sont parfaites pour les utilisations résidentielles ou autres structures légères. Leur tige filetée permet de les fixer au niveau final désiré en chantier rapidement et facilement. Ces têtes peuvent être connectées aux pieux à l’aide d’adapteurs. Pour résister à des efforts en arrachement, ces têtes doivent être connectées aux pieux avec un adaptateur de type anti-arrachement.



Lorsque des efforts latéraux ou de flexions sont appliqués, l’usage des têtes fixes est recommandé.

Flat Adjustable Head

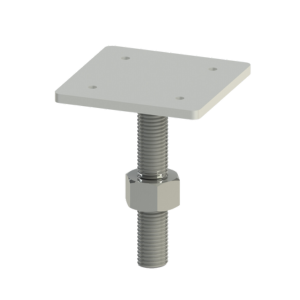

Têtes ajustables standards

Avec leur plaque carrée, nos têtes ajustables standards sont disponibles en format de 3,5”, 5” ou 8”. Ces têtes simples peuvent être connectées à des structures de bois ou d’acier avec les 4 trous pour tire-fond ou boulons situés à leur base.

Produit Dimension Fiche technique Revit
TAS3C 3 1/2" x 3 1/2" Centrée PDF icon Revit icon
TAS3O 3 1/2" x 3 1/2" Non centrée NA Revit icon
TAS5C 5 1/2" x 5 1/2" Centrée PDF icon Revit icon
TAS5O 5 1/2" x 5 1/2" Non centrée NA Revit icon
Produit Dimension Fiche technique
TAS3C 3 1/2" x 3 1/2" Centrée PDF icon
TAS3O 3 1/2" x 3 1/2" Non Centrée NA
TAS5C 5 1/2" x 5 1/2" Centrée PDF icon
TAS5O 5 1/2" x 5 1/2" Non Centrée NA

*Si vous désirez des têtes ajustables sur-mesure, contactez notre service d’ingénierie

*Les documents Revit sont disponible sur la version bureau

Adjustable Heads​

Têtes ajustables en U

Nos têtes ajustables en U viennent avec des ouvertures de 3.5” à 8” afin de permettre de connecter avec tous les types courants de charpentes. Ils peuvent être connectés aux charpentes avec des boulons ou tire-fond de 1/2”.  Toutefois, l’usage de boulons bord-en-bord est recommandé.

Produit Dimension Fiche technique Revit
TAU4 Pour poutre 4" X 4" (Interieur 3 1/2") icon pdf Revit icon
TAU5 Pour poutre 4 1/2" X 3 1/2" (Interieur 4 5/8") icon pdf Revit icon
TAU6 Pour poutre 6" X 6" (Interieur 5 1/2") icon pdf Revit icon
TAU6+ Pour poutre 5 1/2" X 5" (Interieur 6 1/8")  icon pdf Revit icon
TAU8 Pour poutre 8" X 8" (Interieur 7 1/2")  En construction Revit icon
TAU8+ Pour poutre 8" X 8" (Interieur 8 1/8") En construction Revit icon
Produit Dimension Fiche technique
TAU4 Pour poutre 4" X 4" (interieur 3 1/2") icon pdf
TAU5 Pour poutre 4 1/2" X 3 1/2" (interieur 4 5/8") icon pdf
TAU6 Pour poutre 6" X 6" (interieur 5 1/2") icon pdf
TAU6+ Pour poutre 5 1/2" X 5" (interieur 6 1/8")  icon pdf
TAU8 Pour poutre 8" X 8" (interieur 7 1/2")  En construction
TAU8+ Pour poutre 8" X 8" (interieur 8 1/8") En construction
L Shaped Adjustable Heads​

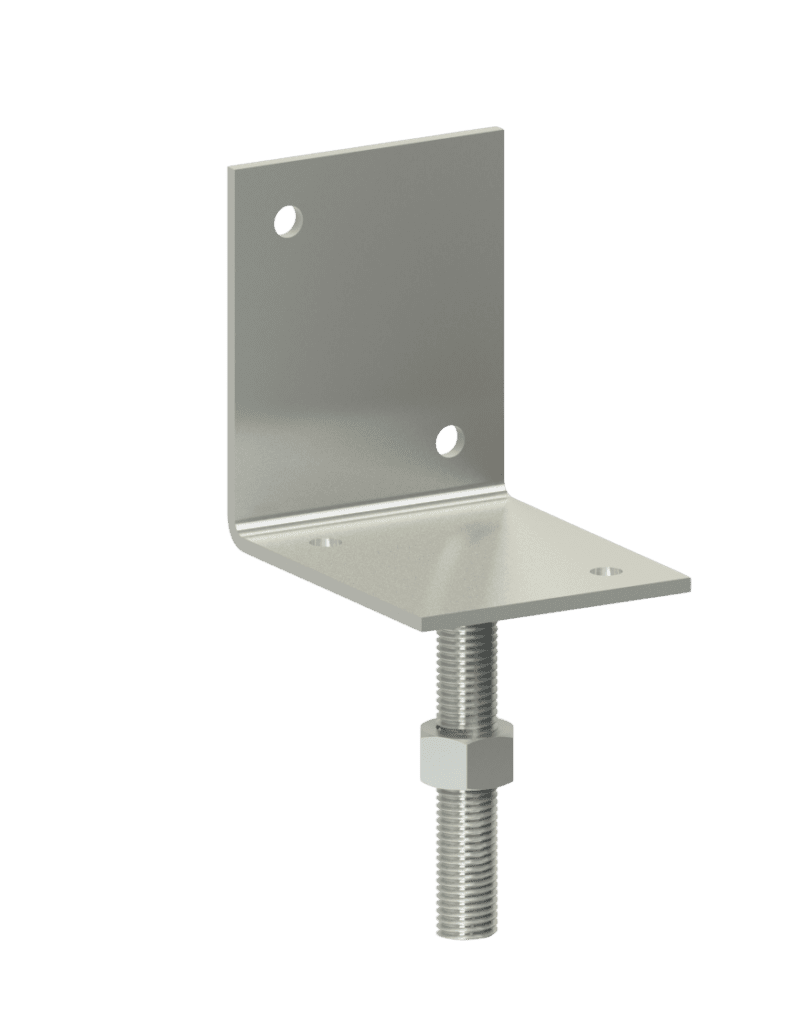

Têtes ajustables en L

Lorsque les poutres de charpentes ne sont pas de dimensions standards, nos têtes ajustables en « L » sont tout à fait adaptées à votre projet. Grâce à leur plaque de base de 6 pouces sans rebord sur un des côtés, nos têtes en forme de L s’insèrent facilement sous les structures à supporter. Elles peuvent être solidement rattachées aux charpentes au moyen de tire-fonds de 1/2 pouce. Pour résister efficacement à des efforts d’arrachement, l’usage de quatre tire-fonds est recommandé.

Produit Dimension Fiche technique Revit
TAL6 Base: 6" x 5", verticale : 6 1/4" x 5" En construction Revit icon
Produit Dimension Fiche technique
TAL6 Base: 6" x 5", verticale : 6 1/4" x 5" En construction

À quels types de structures peut-on raccorder les têtes ajustables Vistech ?

Structure de bois

Qu'il s'agisse d'une terrasse, d'un cabanon ou d’un remise ou de toute autre construction en bois, nos têtes fixes offrent une connexion rigide, ce qui en fait un choix bien adapté pour vos projets. Les têtes fixes Vistech peuvent se connecter aux structures de bois à l’aide de boulons, de tire-fonds ou autres attaches structurales appropriées.

Structure d'acier

Les pieux Vistech peuvent également être connectés à des structures d’acier à l’aide de têtes fixes. La structure peut être boulonnée ou directement soudée à la plaque de la tête dépendamment des besoins du projet.

Structure de béton

Les pieux Vistech sont aussi conçus pour être connectés à des structures de béton. Les têtes à béton standard peuvent s’y ancrer avec un recouvrement de béton suffisant et les tiges d’armatures soudées à la tête permettent de faciliter la liaison avec l’armature du béton en chantier. Dépendamment des besoins du projet, des têtes d’ancrages sur mesure peuvent aussi être conçues par l’équipe technique de Vistech pour reprendre des charges particulières
