Autres accessoires
Le savoir-faire de Vistech va au-delà de la fabrication et de l’installation de pieux vissés et d’accessoires standards. Nous offrons également une large gamme de produits spécialisés ou sur mesure pour répondre à des applications particulières. N’hésitez pas à nous contacter
Le savoir-faire de Vistech va au-delà de la fabrication et de l’installation de pieux vissés et d’accessoires standards. Nous offrons également une large gamme de produits spécialisés ou sur mesure pour répondre à des applications particulières. N’hésitez pas à nous contacter

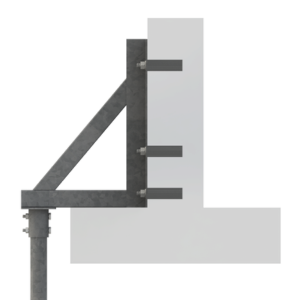

Équerre de fondation
Les équerres de fondation sont des composants structurels cruciaux conçus pour relever les défis du renforcement et de la stabilisation des fondations des bâtiments existants. Cette pièce structurale offre une solution très efficace dans les situations où un soutien supplémentaire est nécessaire pour améliorer l’intégrité structurelle d’un bâtiment ou d’une fondation de béton sans nécessiter de démolition complète ou même partielle de la fondation existante.
| Produit | Dimension | Fiche technique | Revit |
|---|---|---|---|
| EF24-G | 24’’ côté mur x 18’’ côté pieu |
|
|
| Produit | Dimension | Fiche technique |
|---|---|---|
| EF24-G | 24" côté mur x 18" côté pieu |
|
*Si vous désirez des accessoires sur-mesure, contactez notre service d’ingénierie
*Les documents Revit sont disponible sur la version bureau
Support de soutènement
Le support de soutènement est un composant structurel conçu pour stabiliser et mettre à niveau les fondations de béton de bâtiments existants. Ce support de soutènement est conçu pour s’adapter à diverses configurations de fondations, ce qui en fait une solution idéale pour renforcer la stabilité des bâtiments existants sans avoir à recourir à des méthodes invasives et onéreuses.
| Produit | Dimension | Fiche technique | Revit |
|---|---|---|---|
| TAL-U312 | Pour un pieu 3 ½" |
|
|
| TAL-U412 | Pour un pieu 4 ½" |
|
|
| Produit | Dimension | Fiche technique |
|---|---|---|
| TAL-U312 | Pour un pieu 3 1/2" |
|
| TAL-U412 | Pour un pieu 4 1/2" |
|

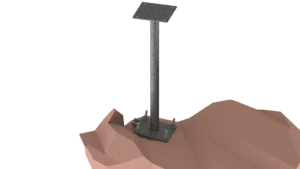

Ancrage sur roc
Dans les situations de roc affleurant ou à faible profondeur, les ancrages sur roc Vistech permettent de se fixer directement sur la strate rocheuse. Ces types d’ancrages sont une alternative lorsque la présence de roc ne permet pas le vissage d’un pieu dans le sol.
| Produit | Dimension | Fiche technique | Revit |
|---|---|---|---|
| RA238L7-10 | Ancre 2 3/8’’ x 7" avec plaque de 10’’ x 10’’ x 5/16’’ |
|
|
| RA312L7-10 | Ancre 3 1/2’’ x 7" avec plaque de 10’’ x 10’’ x 5/16’’ |
|
|
| RA412L7-10 | Ancre 4 1/2’’ x 7" avec plaque de 10’’ x 10’’ x 1/2’’ |
|
|
| Produit | Dimension | Fiche technique |
|---|---|---|
| RA238L7-10 | Ancre 2 3/8’’ x 7" avec plaque de 10’’ x 10’’ x 5/16’’ | <
|
| RA312L7-10 | Ancre 3 1/2’’ x 7" avec plaque de 10’’ x 10’’x 5/16’’ |
|
| RA412L7-10 | Ancre 4 1/2’’ x 7" avec plaque de 10’’ x 10’’x 1/2’’ |
|

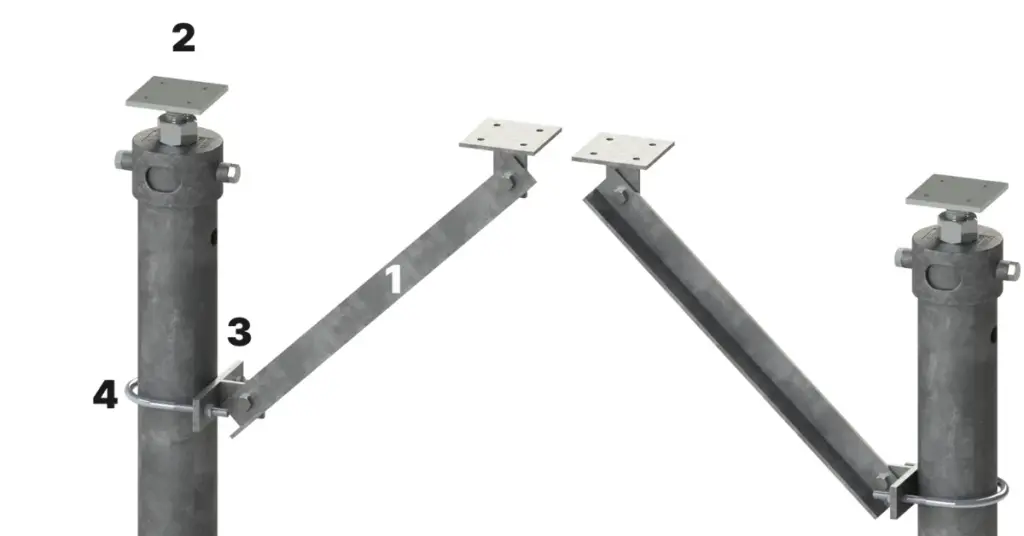

Kits de contreventement
Pour une meilleure stabilité latérale, lorsque la hauteur hors-sol des pieux est importante, les kits de contreventements permettent de stabiliser les pieux, ce qui offre un meilleur comportement en service à la structure. On considère l’installation de contreventements lorsque l’espace en le sol et la structure excède 18 pouces hors-sol. Ces kits fabriqués par Vistech sont faciles à installer et ne nécessitent aucune soudure en chantier.
| Produit | # sur la photo | Description | Fiche technique | Revit |
|---|---|---|---|---|
| BCA-F | 1 | Cornière 1
1/2" x 1 1/2" x 3/16" avec trous tout les 2" (10' de long) |
 |
|
| BCA-BCU (2) | 2 | Plaque carrée universelle | |
|
| BCA-K238 (3) | 3 | Support rectangulaire pour pieu 2 3/8" | |
|
| BCA-K312 (3) | 3 | Support rectangulaire pour pieu 3 1/2" | |
|
| BCA-K238 (4) | 4 | U-bolt pour pieu 2 3/8" | |
|
| BCA-K312 (4) | 4 | U-bolt pour pieu 3 1/2" | |
|
| BCA-K238 | 2-3-4 | Ensemble de contreventement réglable pour pier 2 3/8" (comprend un support universel, un support de pieu et un boulon en U) | |
|
| BCA-K312 | 2-3-4 | Ensemble de contreventement réglable pour pier 3 1/2" (comprend un support universel, un support de pieu et un boulon en U) | |
|
| Produit | # sur la photo | Fiche technique |
|---|---|---|
| BCA-F | 1 | |
| BCA-BCU (2) | 2 | |
| BCA-K238 (3) | 3 | |
| BCA-K312 (3) | 3 | |
| BCA-K238 (4) | 4 | |
| BCA-K312 (4) | 4 | |
| BCA-K238 | 2-3-4 | |
| BCA-K312 | 2-3-4 | |
Stabilisateurs de pieux
Les stabilisateurs permettent d’améliorer les capacités latérales des pieux en leur offrant un ancrage rigide en surface. Ces stabilisateurs sont enfilés par-dessus le tube du pieu puis enfoncés à une profondeur minimale de 6’’ dans le sol. Les stabilisateurs sont une solution tout à fait adaptés à pieux pour des clôtures et paravents de bois, des cordes à linge ou même des balançoires.
| Produit | Dimension | Fiche technique | Revit |
|---|---|---|---|
| SP4L6-238 | Pour pieu de 2 3/8" |
|
|
| SP4L6-312 | Pour pieu de 3 1/2" |
|
|
| Produit | Dimension | Fiche technique |
|---|---|---|
| SP4L6-238 | Pour pieu de 2 3/8" |
|
| SP4L6-312 | Pour pieu de 3 1/2" |
|

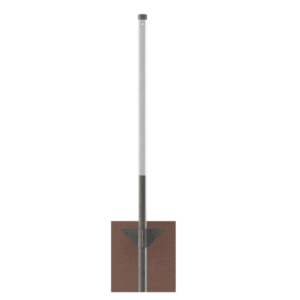

Ensemble de mât multifonctionnel
Composés d’un pieu, d’un mât et d’un stabilisateur, nos kits d’ensemble de mât multifonctionnels permettent d’installer rapidement des poteaux de cordes à linge solides et stables, pouvant être utilisés dès leur installation. Ces kits peuvent être utilisés pour d’autres usage tels que les mâts de drapeaux, filet de volleyball où autres installations similaires.
| Produit | Dimension | Fiche technique | Revit |
|---|---|---|---|
| CLT10 | 10" au-dessus du sol (12" total) |
|
|
| CLT14 | 14" au-dessus du sol (16" total) |
|
|
| CLT19 | 19" au-dessus du sol (21" total) |
|
|
| Produit | Dimension | Fiche technique |
|---|---|---|
| CLT10 | 10" au-dessus du sol (12" total) |
|
| CLT14 | 14" au-dessus du sol (16" total) |
|
| CLT19 | 19" au-dessus du sol (21" total) |
|
